【廠內行政通信】光纖組網方案

項目背景

本項目為區域內集中供熱熱源點，為滿足本工程廠內行政通信的需要，設計安裝1套400線行政交換機，及1000回配套音頻配線架設備，及全廠行政通信網絡。

項目需求

行政交換機放置在集控樓信息機房內，以滿足廠內行政通信的需要，行政交換機預留老廠行政交換機的接口，采用2M中繼方式與老廠行政交換機聯網，新廠區和老廠區距離較遠，目前有對接的光纜。廠區包括輸煤區、污水處理區域、除塵區域、繼電器樓、主廠房、行政辦公樓、集控樓等。

功能需求：交換機分組、截接服務、限制呼叫、靈活編號、自動路由選擇、自動話務分配、多種信號音源、廣播找人、區別振鈴、服務分級、縮位撥號、夜間服務、錄音通知、優先用戶、可變衰耗、分機之間呼叫信息輸出、分機之間呼叫計費。

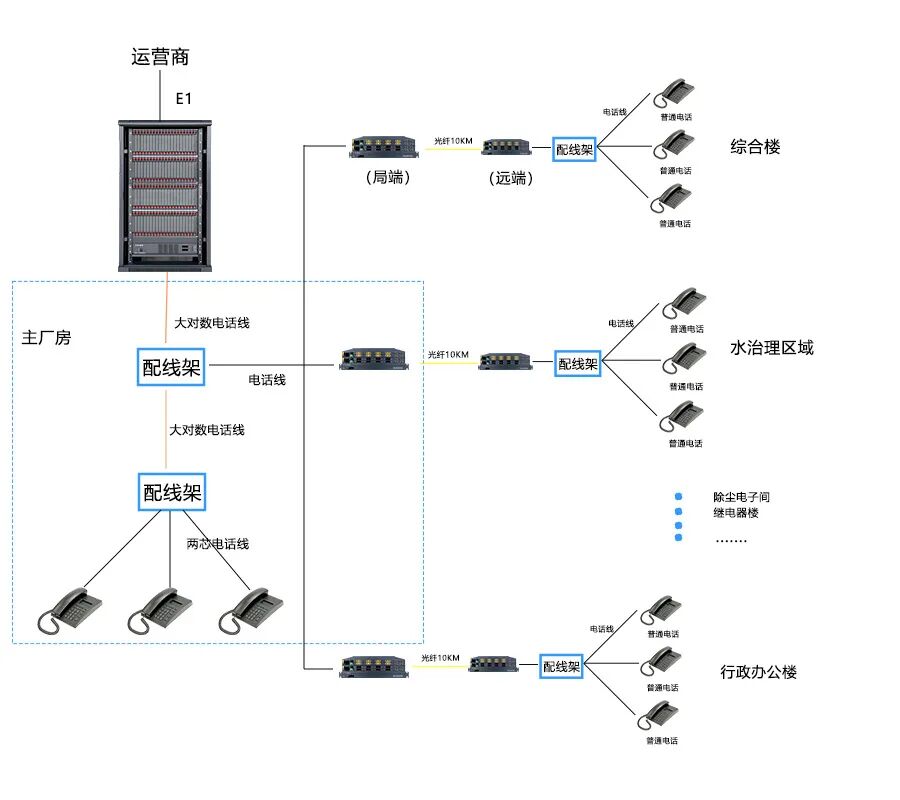

方案拓?fù)鋱D

組網說明：

通過E1中繼線接入運營商公網，實現廠內電話與外部公網的互通；大對數電話線接入主廠房配線架，一方面直接分出兩芯電話線，接入主廠房內的普通電話終端；

另一方面，通過局端光纖傳輸設備，將電信號轉換為光信號，利用 10KM 光纖鏈路，將電話信號延伸至綜合樓、水治理區域、行政辦公樓等遠距離建筑。各分布建筑內通過遠端光纖傳輸設備將光信號還原為電信號，接入本地配線架，再由配線架分出兩芯電話線，直接接入樓內的普通電話終端，實現每個區域的電話接入。

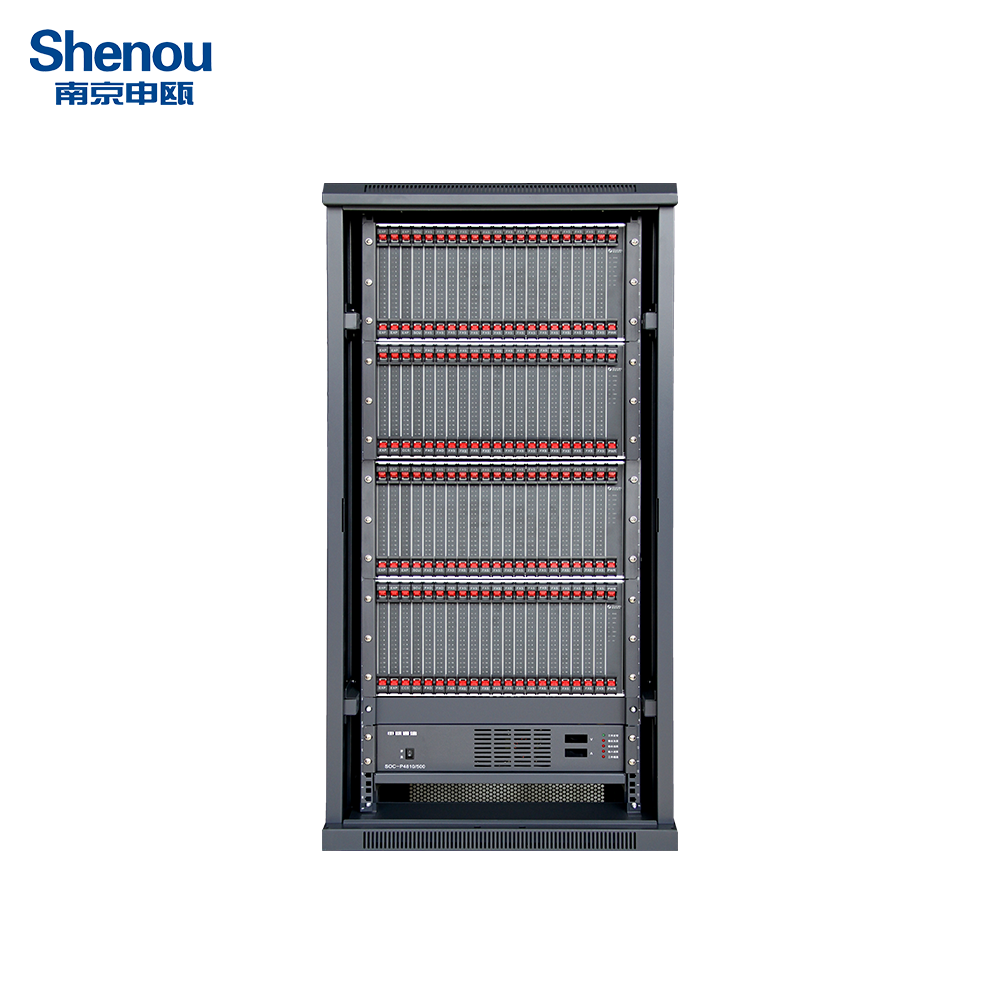

SOC8000程控交換機的功能：

SOC8000數字程控交換機能夠滿足廠內電話通信和管理需要的各項功能，內置錄音系統，中繼支持豐富，靈活組網，能夠滿足復雜的現場環境。系統支持雙系統熱備、雙電源熱備，確保在突發情況下語音系統仍能穩定運行，保障廠區通信的連續性，避免因通信中斷影響日常工作。

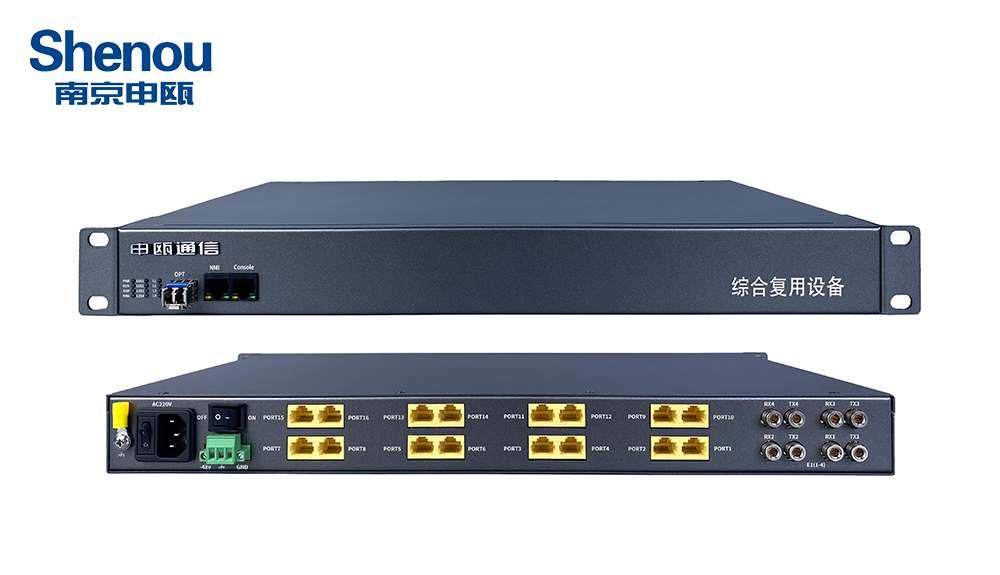

SOC5080-CME100產品介紹：

產品簡介

SOC5080-CME100系列能將復用設備同傳輸設備、語音交換設備融于一體，實現各類語音業務、數據業務、圖像業務的交換、傳輸接入與匯聚。基于模塊化的設計結構使設備造型美觀大方，使用便捷，且具有良好的擴展性。該系列產品可統一納入申甌網管平臺，提供完善的網管功能，在此管理平臺上，能對接入平合的局端設備和同平臺相連的遠端設備進行故障監控和系統、業務配置管理等。

SOC5080-CME100綜合復用設備集成度高、功耗低、性能穩定、安裝簡便，可以廣泛用在電信、電力和金融等行業。

系統參數：

功能特點：

●同時支持以太網(100M)、E1(G.703)、語音、異步數據等業務；

●提供4個E1(G.703)接口；

●支持E1 接口作為傳輸通道1+1保護；接口之間任意時隙無阻塞交叉連接，可實現備份路由無損切換；

●根據用戶需求配置 64 路FFXO/FXS/磁石/4線音頻/E&M/RS232/RS422/RS485等；

●綜合接入設備多種功能模塊配合使用，組網方式靈活、業務豐富；

●支持標準 SIP協議;支持遠程維護接口；

●支持 RFC4733，RFC2833，SIP INFO，In-band(帶內)等語音處理技術;語音編碼支持 G.711、G.723、G.729 等；

●電信級語音質量、支持來電顯示;反極計費信號(選配)；

●提供完善的告警和工作狀態指示燈；

●電源AC220V或DC-48V供電方式;

●具有完善的網管功能，支持64K監控通道功能，實時監測設備運行中的各種狀態(選配)；

●19英寸1U高品質鈑金金屬漆機箱。
