【企業】IPPBX企業應用

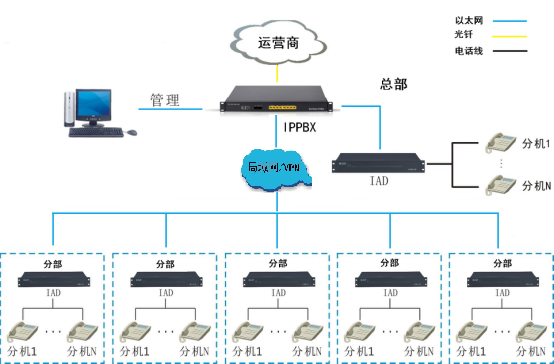

拓撲圖如下：

適用對象：

1、總部跟分部之間通過內部局域網實現語音對接。

2、總部PBX通過SIP協議與分部IAD進行組網。

3、分部到每個工位都是普通模擬電話線對接。

組網說明：

1、本方案建立在內部域網傳輸為前提：辦公樓（總部）機房放置一臺申甌IPPBX，容量：16FXO+112分機+256IPS分機配置；電信運營商16條模擬線通過FXO出入PBX。

2、再通過網關IAD方式轉換成普通模擬電話線，實現3個分部整套組網。

3、內部局域網分配固定IP地址給IPPBX及3個分部語音網關IAD

4、帶內置500G錄音系統，16路并發，錄音總時長25000小時。

系統概述

   數字程控交換機是申甌在多年的數字程控交換機研發生產經驗的基礎上，遵照國際電信聯盟（ITU-T）G.712、G.732號建議書的技術指標，充分運用數字交換技術、數字信號處理技術，吸收國內外眾多數字交換機的優點，采用先進的貼片工藝，開發、生產的新一代熱備份主機和電源系統、超大容量Flash話單存儲系統、全分散控制、模塊化結構、在線升級、中繼與用戶卡板混插的數字程控交換機；為用戶提供豐富的程控交換功能，支持多種中繼和信令接口，易于安裝、擴容、管理和維護，可平滑升級擴容等特點；可適應任何通信環境,為IP網、賓館、寫字樓、校院網、工礦企業、機關事業單位及部隊、公安、電力、煤礦、石化、鐵路、銀行等專網系統提供各種電話管理應用解決方案，也可作為各大運營上的端局或接入設備使用，是用戶單位改善通訊條件、提高工作效率、控制話費支出、實行辦公智能化的理想設備。

    數字程控交換機已相繼在全國各地開通，用戶反映良好，該機以其高可靠性、多功能、易維護性、計費靈活準確等優良性能博得用戶信賴和歡迎！

2、系統特點

① 功能齊全，組網能力強

ü 具有用戶交換機的全部功能和許多獨特的新業務功能。

ü 可以在模擬網、數字網和數模混合網中使用。

ü 中繼接口豐富。中繼接口有IP、（E1）、環路中繼、載波中繼、E&M中繼、磁石中繼、STM-1（155M）光纖接口等，各種接口之間可匯接組網。

ü E1支持多種信令，如NO.7、NO.1、PRI、R2等。

ü 用戶和環路中繼槽位兼容，兩者容量可以任意配置，實現板卡混插。

② 優異的先進技術

ü 吸收國內外各類交換機型的優點，控制方式、軟件系統、交換網絡、電路結構、整機工藝達到同類產品國際先進水平。

ü 采用FPGA、EPLD等大規模集成電路，大大提高可靠性，降低了功耗，具有高速處理數據的能力。

ü 采用全分散控制、模塊化結構、模塊電源技術，減少分立器件，提高集成度。

③可靠性

ü CPU采用主備用熱備份工作方式，具有故障時自動倒換功能；雙機倒換不影響通話；

ü 主框與副框之間采用串行復用技術，大量減少了背板連接線數量，抗干擾能力更強，故障率更低，連接更簡單。

ü 用戶線、中繼線有完善的過壓、過流保護措施，經郵電科研所檢測，通過CCITT K.20關于模擬雷電沖擊、電力線感應試驗和電力線接觸實驗的要求。電路受沖擊釋放后，自動恢復，無需人工干預。

ü 以高穩定性，可靠性模塊開關電源為主，體積小、功耗低、可靠性高，保證了整機在供電條件差的環境下仍能可靠運行，允許市電波動在160V～270V范圍內整機仍能良好工作。

ü 可配接后備電源（蓄電池一體化），保證在用電高峰期經常斷電或電壓不穩定情況下，自動切換由后備電話供電，保證整個系統通信穩定正常。

ü 具有故障自動診斷系統，可實現主控和分控板芯片級自檢以及每門獨立用戶和中繼的自檢。

④ 完善的維護終端系統

ü 維護終端系統界面清晰、功能分區明確、操作簡單、易于維護。

ü 維護終端系統功能齊全，可進行參數設定、話務監控、費率修改、話單處理、2M與CPU時鐘告警、參數備份與恢復、在線升級等操作。

ü 可對系統話單進行查詢、統計，為了便于話單的查閱與存檔，可與打印機連接打印或以“文本格式”輸出保存。

⑤ 遠端維護功能

ü 通過Internet/IP連接，在局端維護中心對各地交換機實現遠程維護管理，即數據設定、話務監控、話單統計、費率修改、2M鏈路監控等，加強了對用戶的技術支持。

3、技術指標

1) 數字交換結構

   數字制式：數字時分A率2.048Mb/sPCM系統

   交換網絡：內外線256×256無阻塞單T網絡和256×256TS擴散網絡

             內外線1024×1024無阻塞單T網絡和1024×1024TS擴散網絡

2) 外設接口

   提供兩個標準的RS232串口，可以同時與兩臺PC486以上的電腦連接，分別工作于綜合、話務、計費、監控四種模式。

3) 傳輸特性

   分機—分機        2～7dB

   分機—中繼        2～7dB

4) 衰耗頻率失真

   400～600  HZ     -0.6～+1.5 dB

   600～2400 HZ     -0.6～+0.7 dB

   2400～3000HZ     -0.6～+1.1 dB

5) 輸入電平增益變化

   輸入信號電平范圍      電平輸出非線性變化范圍

   -40 dB～+3.0dB            ±0.5 dB

   +3.0dB～-40dB             ±0.5 dB

   -40 dB～-50dB             ±1.0 dB

   -50 dB～-55dB             ±3.0 dB

6) 撥號方式：脈沖、音頻

  脈沖接收：脈沖速度8～14脈沖/秒，脈沖斷續比（1.3～2.5）：1，脈沖位間

  隔≤350ms；脈沖轉送：脈沖速度10±1脈沖/秒，脈沖斷續比（1.6±0.2）：1；

  中繼用戶二次撥號：脈沖速度10～12脈沖/秒，加速度<10%。

  接收電平

  雙音頻輸入時單音頻接收電平范圍-4~23dBm，雙

音頻電平差≤6dB。

  音頻接收時，接收電平如下圖：

7) 串音衰減＞70dB(1100Hz)

穩重雜音≤-65dBm                     非穩重雜音≤-40dBm

   話務量：用戶0.2Erl                   中繼0.7Erl

   呼損率：本局＜1%                     出局＜0.5%

   對地不平衡度：300～600Hz≥40dB       600～3400Hz≥46dB

   用戶饋電電流≥18mA                   環路電阻R≤1KΩ

   絕緣電阻R≥20KΩ                     線間電容C≤0.5μF

   電源雜音≤2.4mV

8) 微機配置要求:

   PC486DX以上、硬盤100兆以上、光驅一個、內存8兆以上、兩個串行口、

   一只鼠標。對微機串口驅動能力要求較高。

9) 軟件配置要求：

   本系統可在Microsoft簡體中文版Windows各種操作系統下運行。

10) PC連接距離：

普通距離≤30m，配置422接口≤1Km。
