申甌通信武警部隊融合通信應用方案，實現平臺統一、系統IP化、話務統一和自動運維

項目背景

武警某部隊電話現網用戶約6000線左右，總隊機關現網使用飛利浦程控交換機，通過程控交換機E1板卡和數字中繼匯接設備與全總隊支隊級單位程控交換機連接，實現總隊范圍內的武警專網通話。

現網整個語音通信系統分為總隊、支隊、中隊三大部分，總隊安裝飛利浦程控交換系統，支隊安裝也是飛利浦程控交換機分別連接到PSTN網絡，總隊與支隊之間使用租用運營商E1線路連接。支隊下屬中隊使用小型pbx設備接出 4-8部電話接入所屬支隊，滿足上下級日常通話通信需求。

項目需求

設備更新：目前語音通信系統使用年限已久設備老化，產生諸多問題，需更新?lián)Q代。

平臺統一：在支隊建設支隊級通信系統，通過IP網絡提供給所屬中隊提供IP交換業務。

系統IP化：全總隊設備需均可支持IP傳輸，實現業務和管理的IP 化。

話務統一：隊可部署話務臺，實現支隊范圍內的話務管理統一，并可實現轉接、轉移等業務。

自動運維系統：部署運維網管系統，提供設備集中管理、業務監控、故障告警、自動巡檢、業務大數據呈現等功能，實現整個系統自動化運維，降低維護難度,節約運維人員投入。

實施方案

根據客戶需求結合以往的工作經驗，本方案以實現部隊話務功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合IP 電話、VPN組網、軟交換系統、話務臺系統、統一電話管理等多個應用模塊，實現新型軍網融合通信應用。為結合網絡化擴展本系統采用SOC8000程控交換為系統核心交換，與IAD網關設備和軟交換系統配合通過專線組網。

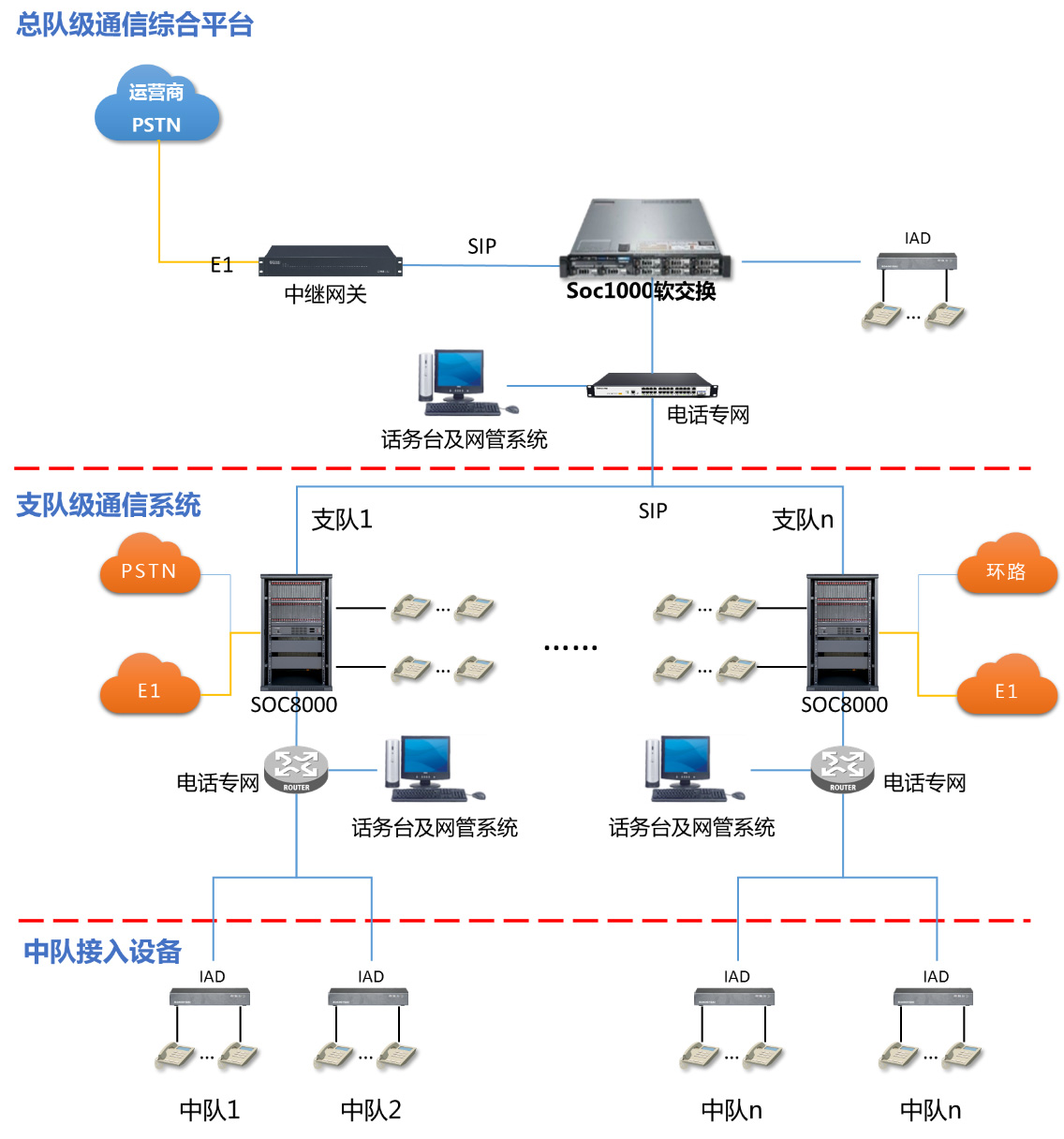

組網拓撲圖

組網說明

1、根據武警需求，武警總隊共有8個支隊級單位，數百個接入中隊網大(中)隊。總需求固話數量6000路左右，其余各支隊級單位固定號碼段號碼容量為100-700部之間不等,需提供除總隊與支隊固話需求容量外，還需提供中隊等單位固話接入；同時，充分考慮今后接入軍網電話、衛星通信、4G公網對講等通信網絡，需預留部分中繼接口。綜上需求，確定總隊部署1臺8個E1接口中繼設備，1套軟交換系統、一套網管系統；支隊各部署1臺可承載100-700路電話不等的 SOC8000程控交換設備，1套話務臺坐席系統，1套網絡管理配置系統;各中隊部署相應需求數量的綜合接入設備，支持提供32-64路不等的語音接口。

2、各支隊需將原先與運營商對接的2M數字中繼電路割接到SOC8000 通信系統上。同時與總隊對接的數字中繼線路替換成IP中繼線路對接到SOC8000設備的IP中繼板卡實現IP改造。

3、總隊與8個支隊之間可通過武警固話專網搭建鏈路，電話專用網絡可提供加密IP網絡實現各支隊與總隊直接通過SIP協議對接，電話互通，支隊SOC8000設備通過IP網絡與總隊軟交換系統SIP點對點對接，中隊級綜合接入設備通過內部IP網絡SIP注冊到支隊SOC8000程控的 IP用戶板卡。
