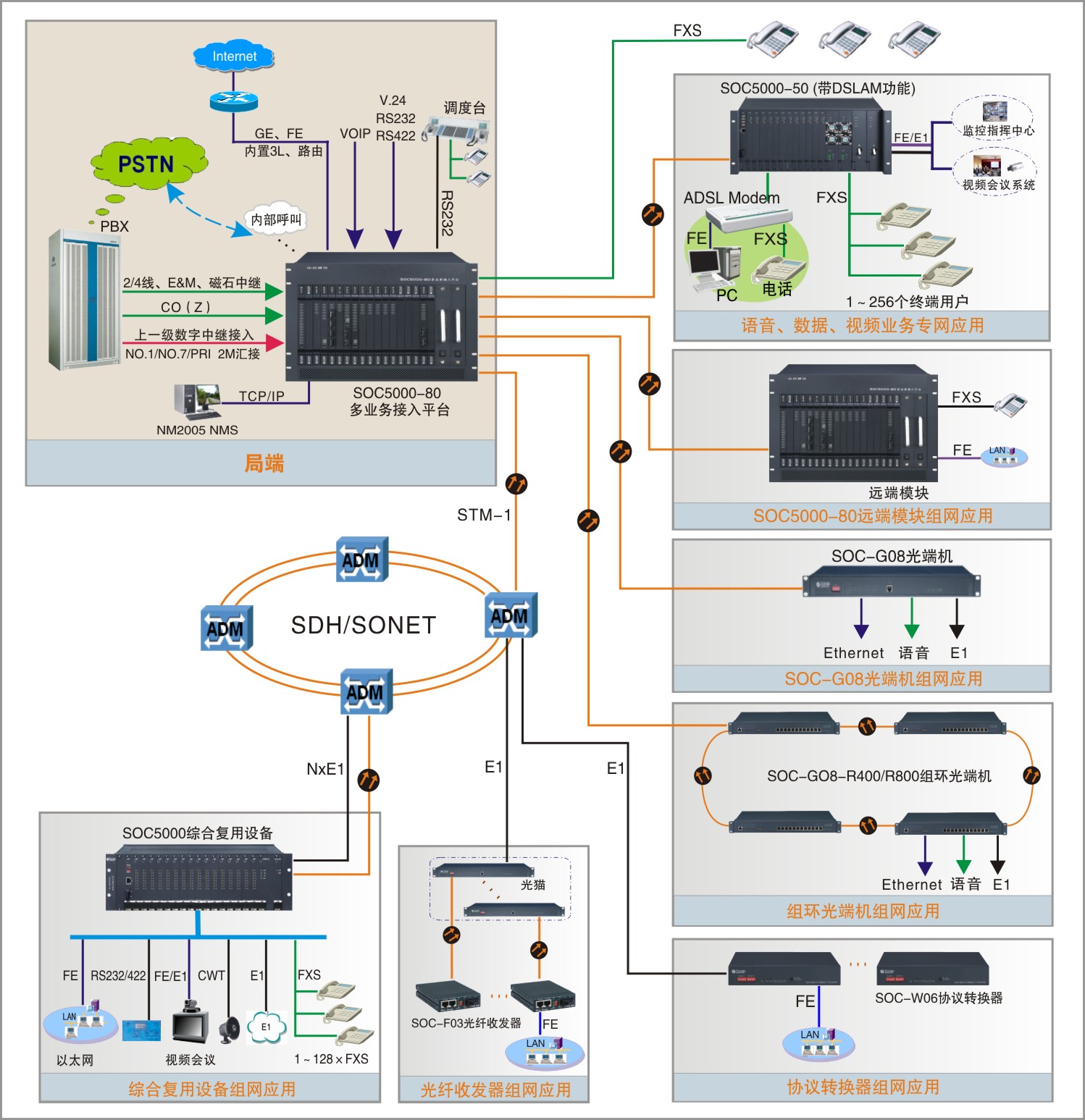

物理尺寸(mm)

488(寬)×375(深)×352(高)

供電方式

內置電源支持DC-48V供電

AC：190V～260V

DC：-44V～-56V(紋波≤5%)

整機功耗

<200W

工作環境

工作溫度：0℃70℃；工作相對濕度：10%～90%無凝結(室溫)

儲存環境

儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)

盤卡插槽

盤卡名稱

功能描述

線路接口

業務接口

主控槽位x2個

MCU盤

整個設備的控制中心，4096×4096交換矩陣，實現語音交換(≤1536門)、數據交叉、PCM復用、電口和光口接入、系統管理，支持1+1保護

RJ45x1個

以太網網管接口

DB9x2個

RS232調試串口

MCUPBX盤

DB9x1個

話務臺串口

C3x1個

外接時鐘接口

業務插槽x16個：
根據業務需求，任意選擇以下業務盤卡混插。

DTU盤

信令接口

E1x4個

4路NO.1/NO.7/PRI

DAU盤

64K交叉、復接盤

E1x8個

8路2M，C3接口

PDH08盤

PDH155M支路盤。連接遠端SOC-G08光端機或帶光口的綜合復用設備，E1任意指配光路雙光口可1+1保護

光纖接口

光口x2個

E1x8個

以太網（RJ45）x4個

PDH16盤

PDH175M支路盤。連接遠端

SOC-G08光端機或帶光口的綜合復用設備

光纖接口

光口x1個

E1x16個

以太網（RJ45）x2個

EEU盤

提供PDH盤擴展E1業務

E1x8個

8路2M，C3接口

MEM盤

多E1信道捆綁傳輸

E1x8個

以太網（RJ45）x4個

DCX盤

E1交叉盤

—

—

FXS盤

連接電話機接口

—

用戶接口(DB37)x32個

FX0盤

連接交換機用戶線

—

中繼接口(DB37)x32個

E&M盤

連接被延伸的E/M接口

—

4線E&M接口(DB37)x8個

CWT盤

傳輸載波信號或調制信號

—

2/4線音頻接口(DB37)x16個

MCS盤

磁石接口

—

磁石接口(DB37)x32個

FTU盤

光纖收發器盤

光口x4個

以太網（RJ45）x4個

ETH盤

100Mbps以太網接口盤

物理隔離

網絡接口(RJ45)x8個

BRG8盤

單E1/10Base-T

E1x8個

以太網（RJ45）x8個

BRG2盤

4E1/10Base-T

E1x8個

以太網（RJ45）x2個

SIU盤

V.24/V.35同步數據盤

—

V.24/V.35（DB26）接口x4個

ASY盤

RS232/RS422/RS485

異步數據傳輸

—

RS232(DB37)x16個

RS422/RS485(DB37)x8個

MAS盤

提供STM-1光口、EOS以太網功能模塊，配合ESW盤使用

—

EOS光口x3個

STM-1光口x1個

EOS盤

STM-1單元盤

STM-1光口x4個

EOS電口x8個

SDH

SDH盤

STM-1/4盤

光口x2，1+1保護

E1匯聚

以太網匯聚盤

ESW盤

以太網匯聚電口盤

將以太網盤的8個以太網匯聚在1個以太網口上

ESW-F盤

以太網匯聚光口盤

1個以太網口匯聚了各板位的以太網數據

電源盤位

PWR盤

DC-48V電源盤，1+1熱備份

—

—
