某部語音技術改造項目——SOC8000程控交換機光遠端組網方案

客戶需求

某部語音技術改造需求電話交換系統，應采用國內設備器材，當地電信運營商提供的多種接入方式，系統主要包括國際國內直撥、市內電話、內線電話、電傳、傳真等；電話終端按時間需求配置，并適當預留裕量，預置大概1000門以上用戶量。用戶采用模擬電話+光端傳輸布置方式。

設計思路

根據客戶需求結合以往的工作經驗，本方案以實現企業業務主體，以一體化、智能化、便捷化管理為設計理念，綜合數字電話、模擬分機、統一電話計費管理等多個應用模塊，實現通信應用。

應客戶要求需配置一臺1000門以上可擴容程控交換機，方案設計使用申甌SOC8000程控交換機一臺，容量上限2000門用戶，滿足用戶1000門容量需求，并有余量方便后期增配擴容。SOC8000設備具有強大的語音交換能力，并配有必要的辦公需求功能，支持總機功能、來電轉移、電話會議、國際國內長途等級鎖定，傳真等，內部通話語音清晰，內部辦公更方便。

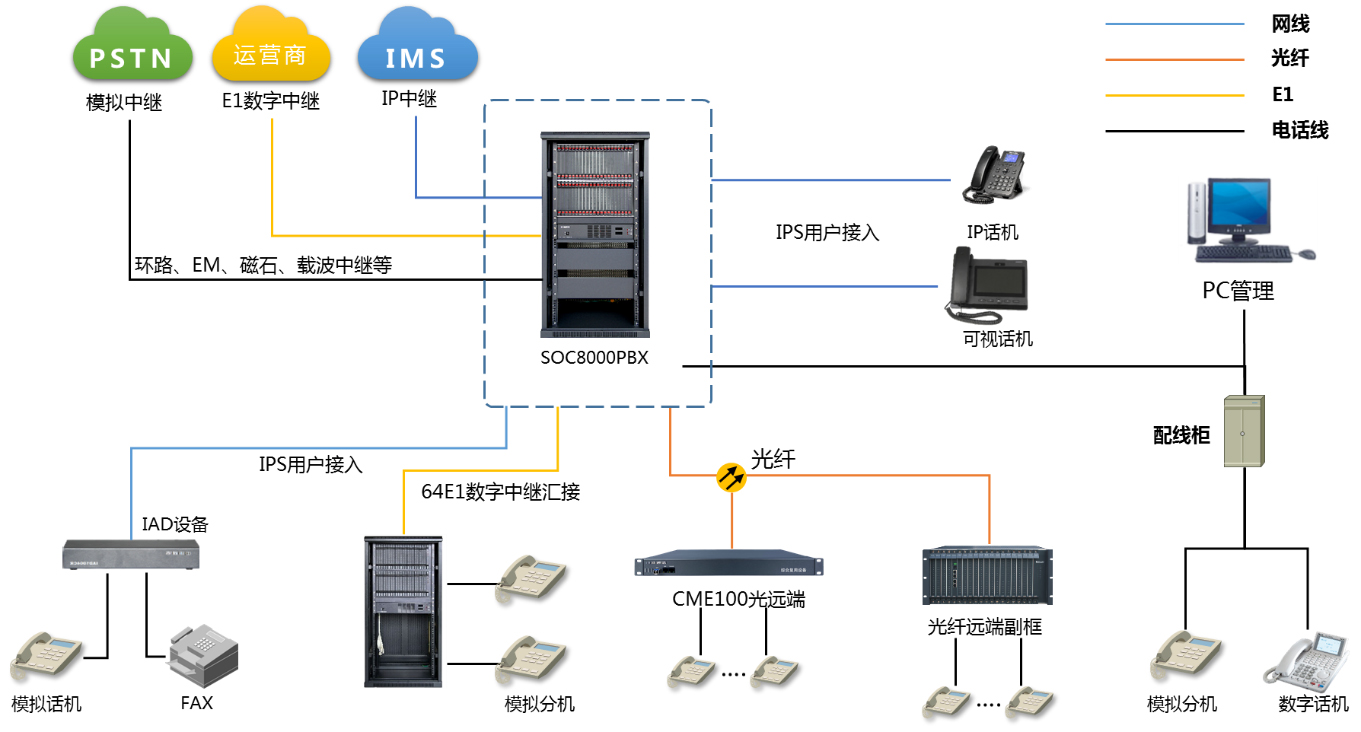

方案拓撲

項目實施

◆ 方案設計使用申甌SOC8000程控交換機，產品具有多種業務接口，強大的兼容性可適應各種業務場景，能靈活接入多種接口。本次項目使用設備容量模擬用戶提供大于1000模擬端口，IPS用戶提供大于1000個license授權，支持1000個以上IP用戶接入；設備同時支持64個E1中繼匯接接入；

◆ SOC8000設備具備IP中繼數字中繼、模擬中繼等多種接入方式，用戶接入方式具備IP用戶接入、模擬用戶接入、光纖用戶接入等多種方式，IPS用戶板提供SIP用戶注冊接入，支持IP話機、視頻話機、IAD接入設備、手機APP注冊等方式通過IP網絡注冊接入語音交換網；

◆ 另外設備支持光纖接入，設備SFP光傳輸分控板，利用新光傳輸技術，來代替傳統差分線電纜傳輸技術，使得傳輸距離更遠，傳輸成本更低，單組光纖支持256線語音，點對點傳輸，實時性強，連接方便。

◆ 光纖傳輸距離5KM-100KM，能克服銅纜傳輸距離短（3KM-5KM）的缺點，并能減少信號在線路上的損耗，同時降低傳輸成本。

◆ 板卡式設計，輕松將現有設備的集中放置升級為分布式布局。

◆ 無需修改任何設置，完全適應原有配置，即換即用。

◆ 支持現有SOC8000 系列PBX所有用戶功能（專用話機板，反極用戶板同樣適用），彌補原有光纖復用設備功能單一的缺點。

◆ 光遠端設備支持SOC8000遠端副框接入，可提供256路模擬用戶接入，或者通過CME100系列綜合復用設備提供32-64路不等的語音接入端口，使各點接入組網更加靈活多用，節省空間和成本；

◆ 由運營商提供外線進線中繼經地下進線間引至機房對接SOC8000設備進線中繼模塊；

◆ SOC8000設備從用戶配線端口出原廠配置用戶線打上配線架，做好排序標記，按打線標準規范打線；

◆ 遠端電話通過SOC8000光傳輸板傳輸到遠端，后通過SOC5000-15/30或SOC8000光用戶遠端副框出模擬線路到電話終端；

◆ 從配線架引模擬線路布線至部隊單位各個辦公室、公用電話區等語音信息點；

◆ SOC8000設備提供RS232接口連接網絡中心機房的綜合管控電腦，提供設備監控控制及配置修改調整等。
